3d szkennelt alkatrész modellezése (Reverse Engineering). A megmunkálható 3d Solid Body elkészítéséhez általában nem csak a CAD szoftvernek kell felkészültnek lennie!

Ha csak héjakat feszítenénk a scannelt eredményre, sok esetben olyan meg nem munkálható és felesleges felületeket kerülnek a gyártandó testre amik csak bonyolítják a későbbi CAM megmunkálást, de funkciójában nem szükséges.

Amennyiben Önnek is szüksége van egy dokumentáció nélküli alkatrész modellezésére, úgy az alábbiak a hasznára lehetnek.

Hogyan válasszunk modellezési eljárást?

Két modellezési ( Reverese Engineering ) irány jellemző az ilyesfajta munkáknál:

1 Héj alapú:  számos szoftver képes több kevesebb sikerrel felületet feszíteni a 3d szkennelésből kapott .stl file-ra. Amikor ezt választja érdemes az alábbiakat tudni: a felületek nem lesznek a tervezett testhez hasonlóan módosítható 3d testek, mivel az alakos felületek is 1 db héjként készülnek el. A 3d szkennelésből és a nem funkcionális kopások és ütődések is szerepelni fognak a modellükön.

Viszont ez a leggyorsabb eljárás: Nálunk az ilyen modellezések 1-2 napon belül elkészülnek. És gyártható 3d modelleket adunk át partnereinknek.

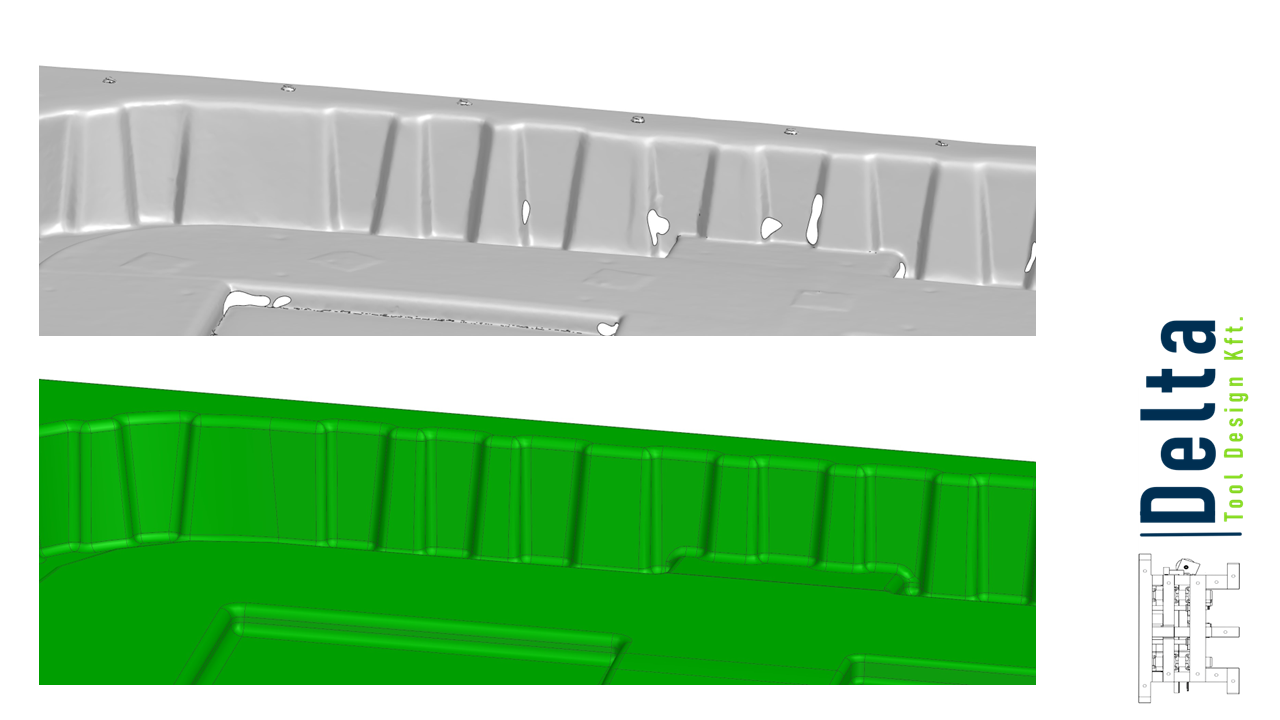

Az alábbi képen jól látható, hogyan is néz ki az általunk készített modell.

2 Tervezett test alapú modellezés. Ebben az esetben olyan modellt készítünk amin az egyes felület típusok egyenesekkel és görbékkel határoltak lesznek. Ezek a 3d modellek nem tartalmazzák a szkennelésből és az nem funkcionális hibákat sem. Könnyen bármely arra alkalmas Cad szoftverben módosíthatóak. Illetve ami talán fontos, hogy az alkatrész vetemedését, görbeségét is korrigálni tudjuk.

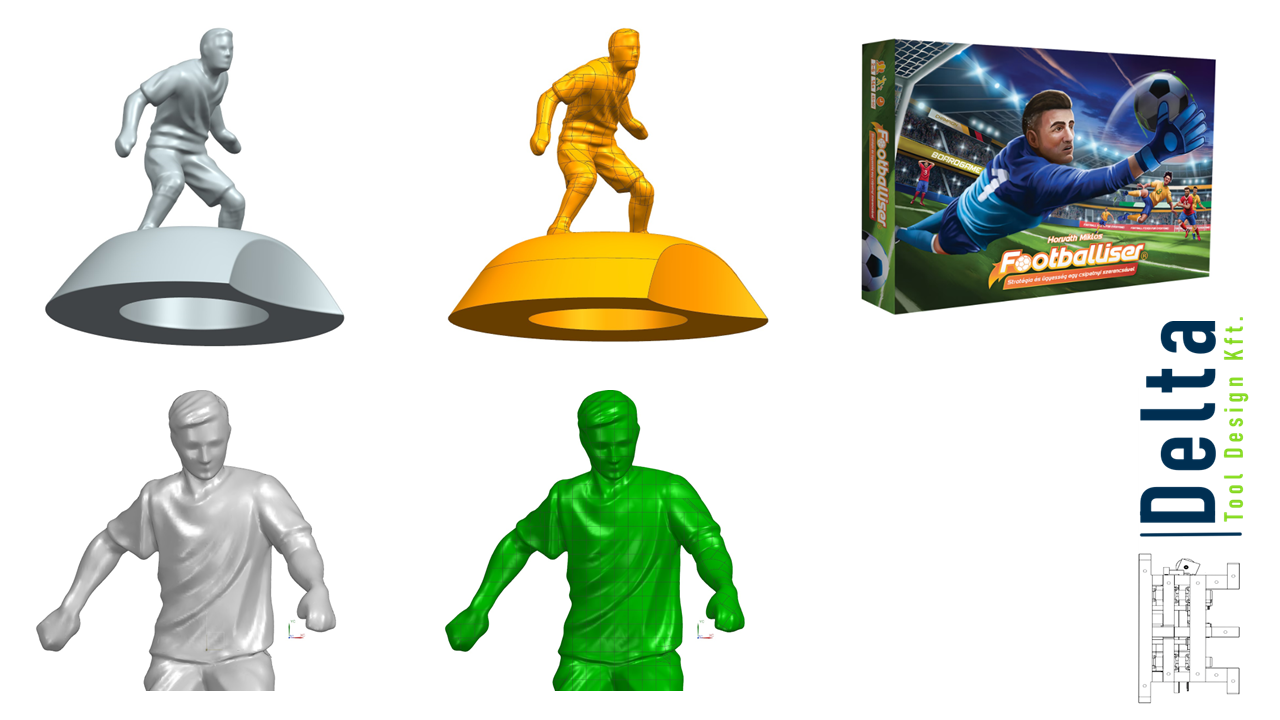

Az alábbi képen látható, milyen modellt készítünk azoknak a Partnereinknek akik tervezett testet Reverse Engineering feladattal bíznak meg minket.
