Prés terhelés középpont eltolódás

A lehetséges prés és présszerszám gyilkos.

A présgépen történő gyártás közben olyan erők léphetnek fel amik befolyásolhatják a gyártott alkatrész minőségét, a szerszám és a présgép élettartamát.

A terhelés középpont eltolódás a présgép mozgó részén (Medve) oldalon billenést eredményezhet. Ezért a lemezalakító szerszám belsejébe is egy nem párhuzamos állapot jelentkezhet.

Ha az erő eltolódása meghaladja a prés kapacitását a présgép kopása és károsodása is előfordulhat.

Nagy segítség ha a présgépünk érzékelőkkel van felszerelve ami letiltja a műveletet ha nagy a középponton kívüli terhelés.

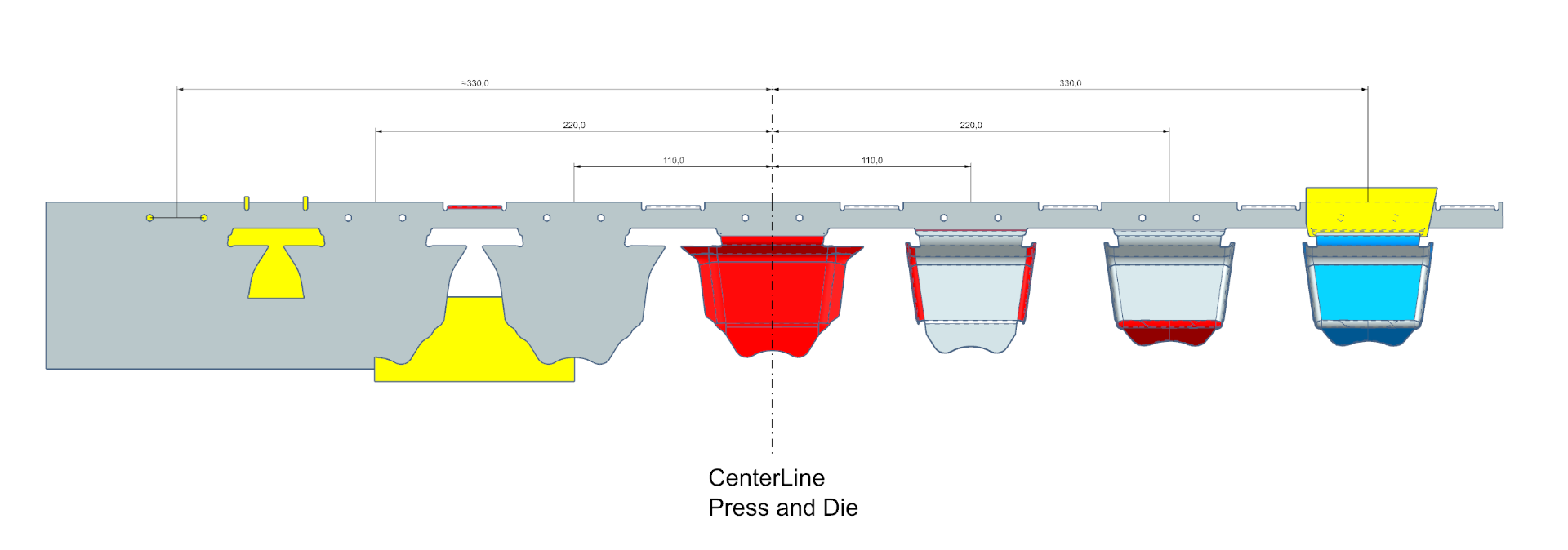

Tehát az alábbi sávterven jelöltem a szerszám középpontjától való távolságokat.

Ahhoz, hogy meghatározzuk a prés vagy szerszám terhelési középpontját egy számítást kell elvégeznünk. A vágó és alakító + gázrugók erejét megszorozzuk a középpontól való távolságával. Az origótól balra lévő értékek mínusz előjelet kapnak a balra lévők viszont pozitívot.

Egy tökéletes világban az erők összege NULLA lenne ami azt jelzi, hogy a prés terhelése egyensúlyban van a prés közepén.

Így már könnyedén készíthetünk egy táblázatot amiben levezethetjük az erőket aminek számításához használhatunk kalkulátor vagy ha az általunk is használt VISI és vagy NX szoftverben történik a tervezés akkor a szoftver nagy segítségünkre lehet a pontos számításokban. Illetve be kell írnunk a középponttól való távolságokat. A táblázatunkban az alábbi számítással meghatározhatjuk a szerszám terhelési középpontját.

1540 mm Tonna osztva 60 tonnával = 25,7mm

Az eredmény azt jelzi, hogy a présszerszám terhelési középpontja +25,7mm-re helyezkedik el.

Ha a présgép specifikációi engedik akkor a szerszámot a kapott értékkel eltoljuk,

Ezzel már is sokat tettünk azért, hogy gépünket és szerszámunkat megóvjuk a forgatónyomaték által keltett hibáktól.

Ha az eltolás nem lehetséges akkor az alábbi általunk is használt megoldások segíthetnek orvosolni a problémát.

-Vágó és lyukasztó bélyegek szint eltolása

-Vágó és lyukasztó bélyegek nyírásra történő átalakítása (Közel :50%-al csökkenthetjük a fellépő erőt)

- Plusz rugóerő beépítése

-Vágás és formázás lépéseinek újra osztása. (ha lehetséges)

A Terhelések kiegyensúlyozása lehetetlen kihívások közé tartozhat főként Progresszív és Transzfer szerszámok esetében. Még ideális esetekben is ahol a nyomatékok összege nulla a különböző időben fellépő erők mint például mélyhúzás és formázás bonyolítják a számításunkat.

De mint minden feladatban úgy ebben is: A kiértékelési idő a rutinnal csökkenthető.

Ha sikerült mindent jól beállítanunk akkor csak egyetlen tényezővel kell számolnunk, hogy a prés mozgórész és asztal párhuzamos-e azaz, szakmai nyelven Lóg a Medve vagy sem.

Ha Ön számára is fontos a gépek és eszközök megóvása akkor, ez a rövid cikk remélem segítségére lehet benne.

Külön Köszönet a Ruszkovszky Csillának (PressR Hungary) a présgép infókért!

Üdvözlettel:

Karczub Miklós
